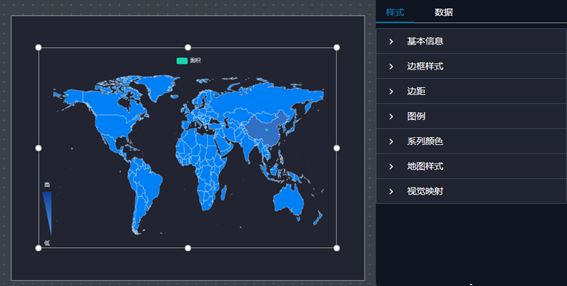

图7-2-2-1 世界地图


表7-2-2-1 世界地图样式属性

序号属性说明
1边框样式边框样式设置该组件的边框样式
2主颜色设置该组件边框的主颜色，可通过颜色面板选择
3副颜色设置该组件边框的副颜色，可通过颜色面板选择
4背景颜色设置该组件边框的背景颜色，可通过颜色面板选择
5边距顶部设置该组件边框顶部的距离，可输入数值或点击 调节，单位为px
6底部设置该组件边框底部的距离，可输入数值或点击 调节，单位为px
7左侧设置该组件边框左侧的距离，可输入数值或点击 调节，单位为px
8右侧设置该组件边框右侧的距离，可输入数值或点击 调节，单位为px
9图例表示设置标记是否表示（选择否时，以下属性栏隐藏）
10标记类型设置标记的类型
11图例宽度设置图例的宽度，可输入数值或点击 调节，单位为px
12图例高度设置图例的高度，可输入数值或点击 调节，单位为px
13位置设置图例在该组件中的表示位置
14方向设置图例的表示方向
15横向边距设置图例与该组件边框横向的距离，可输入数值或点击 调节，单位为px
16纵向边距设置图例与该组件边框纵向的距离，可输入数值或点击 调节，单位为px
17文字颜色设置图例的文字颜色，可通过颜色面板选择
18系列颜色系列名表示该组件各个系列的名称
19系列颜色设置该组件各个系列的颜色，可通过颜色面板选择
20地图样式高亮常显设置该组件是否以高亮颜色而显示数据对应位置
21高亮颜色设置该组件高亮颜色，可通过颜色面板选择
22选中模式设置该组件选中模式
23缩放比例设置该组件视角的缩放比例，可输入数值或点击 调节
24平移缩放设置该组件是否开启鼠标缩放和平移漫游
25缩放下限设置该组件的滚轮缩放的极限控制最小值，可输入数值或点击 调节
26缩放上限设置该组件的滚轮缩放的极限控制最大值，可输入数值或点击 调节
27背景色设置该组件的背景色，可通过颜色面板选择
28描边颜色设置该组件区域划分的描边颜色，可通过颜色面板选择
29圆点显示设置该组件是否显示数据对应位置的圆点
30视觉映射是否表示设置该组件视觉映射是否表示（选择否时，以下属性栏隐藏）
31最小值设置该组件视觉映射的最小值，可输入数值或点击 调节
32最大值设置该组件视觉映射的最大值，可输入数值或点击 调节
33左边距设置该组件视觉映射左侧的距离，可输入数值或点击 调节，单位为px
34下边距设置该组件视觉映射底部的距离，可输入数值或点击 调节，单位为px
35极值设置该组件是否显示视觉映射的最小值和最大值
36文字颜色设置该组件视觉映射里极值的顶端文字和底端文字的文本颜色，可通过颜色面板选择
37顶端文字设置该组件视觉映射里极值的顶端文字
38底端文字设置该组件视觉映射里极值的底端文字
39最小值设置该组件视觉映射的最小值的显示颜色，可通过颜色面板选择
40最大值设置该组件视觉映射的最大值的显示颜色，可通过颜色面板选择
41图例宽度设置该组件图例的宽度，可输入数值或点击 调节，单位为px单位为px
42图例高度设置该组件图例的高度，可输入数值或点击 调节，单位为px单位为px

表7-2-2-2 世界地图数据属性

序号属性说明
1字段映射位置该组件中显示的地区名，对应数据源中数据的字段
2项目ID对应的图例ID，对应数据源中数据的字段，可单击追加按钮追加
3图例名称对应的图例名称，可单击追加按钮追加
4数据源参照表7-2 各组件共通数据属性
