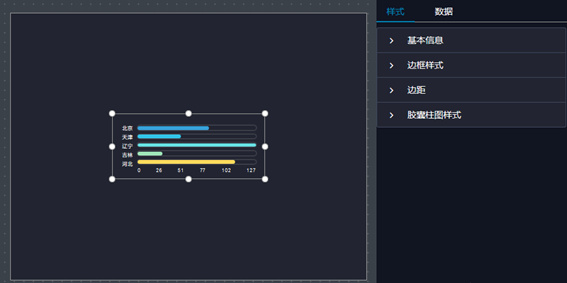

图7-1-6-1 胶囊柱图
| 序号 | 属性 | 说明 | |
|---|---|---|---|
| 1 | 边框样式 | 边框样式 | 设置该组件的边框样式 |
| 2 | 主颜色 | 设置该组件边框的主颜色，可通过颜色面板选择 | |
| 3 | 副颜色 | 设置该组件边框的副颜色，可通过颜色面板选择 | |
| 4 | 背景颜色 | 设置该组件边框的背景颜色，可通过颜色面板选择 | |
| 5 | 边距 | 顶部 | 设置该组件边框顶部的距离，可输入数值或点击  调节，单位为px |
| 6 | 底部 | 设置该组件边框底部的距离，可输入数值或点击 调节，单位为px | |
| 7 | 左侧 | 设置该组件边框左侧的距离，可输入数值或点击 调节，单位为px | |
| 8 | 右侧 | 设置该组件边框右侧的距离，可输入数值或点击 调节，单位为px | |
| 9 | 胶囊柱图样式 | 单位 | 设置该组件的表示单位 |
| 10 | 显示数值 | 设置该组件图形后方是否显示数值 |
表7-1-6-2 胶囊柱图数据属性
| 序号 | 属性 | 说明 | |
|---|---|---|---|
| 1 | 字段映射 | 名称 | 胶囊柱图中显示的数据名称，对应数据源中数据的字段段 |
| 2 | 数值 | 胶囊柱图中显示数据，对应数据源中数据的字段 | |
| 3 | 数据源 | 参照表7-2 各组件共通数据属性 |
