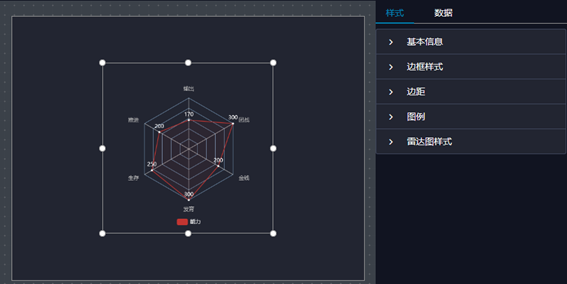

图7-1-3-1 基础雷达图


表7-1-3-1 基础雷达图样式属性

序号属性说明
1边框样式边框样式设置该组件的边框样式
2主颜色设置该组件边框的主颜色，可通过颜色面板选择
3副颜色设置该组件边框的副颜色，可通过颜色面板选择
4背景颜色设置该组件边框的背景颜色，可通过颜色面板选择
5边距顶部设置该组件边框顶部的距离，可输入数值或点击 调节，单位为px
6底部设置该组件边框底部的距离，可输入数值或点击 调节，单位为px
7左侧设置该组件边框左侧的距离，可输入数值或点击 调节，单位为px
8右侧设置该组件边框右侧的距离，可输入数值或点击 调节，单位为px
9图例表示设置标记是否表示（选择否时，以下属性栏隐藏）
10标记类型设置标记的类型
11图例宽度设置图例的宽度，可输入数值或点击 调节，单位为px
12图例高度设置图例的高度，可输入数值或点击 调节，单位为px
13位置设置图例在该组件中的表示位置
14方向设置图例的表示方向
15横向边距设置图例与该组件边框横向的距离，可输入数值或点击 调节，单位为px
16纵向边距设置图例与该组件边框纵向的距离，可输入数值或点击 调节，单位为px
17文字颜色设置图例的文字颜色，可通过颜色面板选择
18雷达图样式项目ID设置该组件的指标ID，与字段映射的项目ID同步
19数据类型设置该组件的对应指标的表示的数据类型
20颜色系列设置该组件颜色系列
21半径设置该组件的显示半径，可输入数值或点击 调节
22标签显示设置该组件上标签的文本是否显示（选择否时，以下相关标签属性栏隐藏）
23 标签位置设置该组件上标签的文本相对于拐点的位置
24标签距离设置该组件上标签的文本相对于拐点向上的距离，可输入数值或点击 调节，单位为px
25标签旋转设置该组件上标签的文本向左旋转的角度，负值可向右选装，可输入数值或点击 调节，单位为度
26标签颜色设置该组件上标签的文本颜色，可通过颜色面板选择
27标签字号设置该组件上标签的文本字号，可输入数值或点击 调节
28字体样式设置该组件上标签的字体
29拐点描边设置该组件上折线拐点标志描边的颜色，可通过颜色面板选择
30拐点透明度设置该组件上折线拐点标志描边的透明度，可输入数值或点击 调节，单位为%
31描边线宽设置该组件上折线拐点标志描边的线宽，可输入数值或点击 调节，单位为px
32线宽设置该组件上折线拐点标志之间的连接线的线宽，可输入数值或点击 调节，单位为px
33描边线类型设置该组件上折线拐点标志之间的连接线的类型
34分隔线颜色设置该组件线条颜色，可通过颜色面板选择
35图形透明度设置该组件上区域填充透明度，可输入数值或点击 调节，单位为%
36雷达图形状设置该组件形状
37极轴最大值设置该组件上极轴最大值，可输入数值或点击 调节

表7-1-3-2 基础雷达图数据属性

序号属性说明
1字段映射系列图例表示的类目，对应数据源中数据的字段
2项目ID对应该组件指标ID，对应数据源中数据的字段，可单击追加按钮追加
3指标名称对应该组件指标名称，可单击追加按钮追加
4数据源参照表7-2 各组件共通数据属性
